RNCK5425立式車銑復合中心
RNCK5425立式車銑復合中心
立式數控車床系列

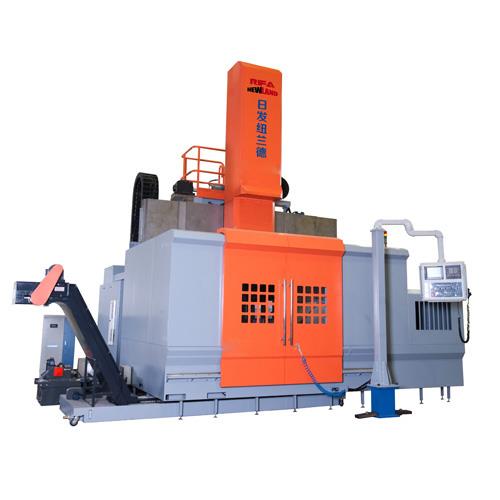

RNCK5425立式車銑復合中心
產品簡介
1、機床采用車銑復合的切削方法進行車削各種球體、閥體,盤類、轂類和輪輻等回轉體零件,主要完成車內孔、外圓端面、外圓面、內外圓弧面加工,該機床帶有C軸,并能夠通過三軸三聯動方式完成銑削曲面、鏜孔、圓周鉆鉸孔、攻絲等功能;一次裝夾可完成車、銑、鉆,鏜,攻絲等粗、精加工。
結構特點
規格參數
  • 1、機床采用車銑復合的切削方法進行車削各種球體、閥體,盤類、轂類和輪輻等回轉體零件,主要完成車內孔、外圓端面、外圓面、內外圓弧面加工,該機床帶有C軸,并能夠通過三軸三聯動方式完成銑削曲面、鏜孔、圓周鉆鉸孔、攻絲等功能;一次裝夾可完成車、銑、鉆,鏜,攻絲等粗、精加工。

    機床采用西門子或FANUC系統,中文顯示,采用大功率控制主軸工作臺的旋轉,可實現銑削主軸、定位的無級調速。機床可滿足濕式切削,配以相應的刀具也可進行干式切削。機床滑枕使用四方環形結構,尺寸等于254*254mm;工作臺分度旋轉時,有消除間隙結構;橫梁升降精確定位分級齒軌、帶有每段定位夾緊機構。車、銑轉換由程序控制,方便可靠,精度保持性好。主軸有可靠的冷卻系統,保證能在最高轉速下連續正常工作24小時。機床整體布局合理,造型美觀,操作調整方便。機床回轉工作臺底座采用優質鑄鐵制造,具有足夠的強度、剛度,具有良好的吸震性,機床生產效率高、可靠性好、保護功能完善。既適合單件小批生產,又適合大批量生產。

    2、全功能 精度高,重型/強力加工,防震顫加工需要一個巨大而穩定的平臺;所有的組成部分例如底座,立柱,橫梁,滑枕拖板都為優質鑄鐵結構,非常厚重而且密布加強筋,以保證最大化的金屬切削。日發紐蘭德機床提供行業的最佳結構剛度、 減震抗震性和熱穩定性。作為一種選項,可以在床身底座填充聚合物樹脂以抑制振動及保持熱穩定性。?         可廣泛滿足軸承、輪船、工程機械、航空航天、傳動裝配、能源機械.等各行業對中大型精密零件的高效率加工需求。
  • 規格 RNCK-5425
    工作范圍
    最大旋轉直徑
    最大切削直徑
    最大切削高度
    工作盤最大荷重
    mm
    mm
    mm
    kg
    ?2600
    ?2500
    1600
    30000
    工作盤
    工作盤直徑
    工作盤主軸最大轉速
    齒輪箱檔位
    工作盤最大扭矩
    mm
    rpm
    step
    Nm
    ?2500
    260
    3
    49000
    滑枕與動力軸
    滑枕尺寸
    最大切削力
    鉆銑軸最大轉速
    鉆銑最大扭矩
    冷卻液流量
    冷卻液壓力
    mm
    N
    rpm
    Nm
    LPM
    Bar
    254x254
    50000
    3000
    360
    35
    6
    C 軸
    C軸最大轉速
    C軸最大扭矩
    rpm
    Nm
    3.4
    4100
    刀庫系統
    ATC刀數
    車刀規格
    刀把規格
    /
    mm
    /
    12
    □ 25; □ 32; □ 40
    BT-50
    行程
    Z軸行程(滑枕)
    X軸行程
    橫梁行程
    橫梁固定位置距離
    橫梁固定工位
    mm
    mm
    mm
    mm
    1250
    -300/+1650
    1000
    200
    6
    移動進給
    X/Z軸快速移動速度
    X/Z軸最大進給速度
    切削進給速度
    m/min
    m/min
    mm/rev
    10000
    5000
    0.01~1000
    電機規格
    工作盤主軸電機
    X軸進給電機
    Z軸進給電機
    鉆銑軸電機
    C軸電機
    Kw
    Kw
    Kw
    Kw
    Kw
    60
    7
    9
    28
    1.4
